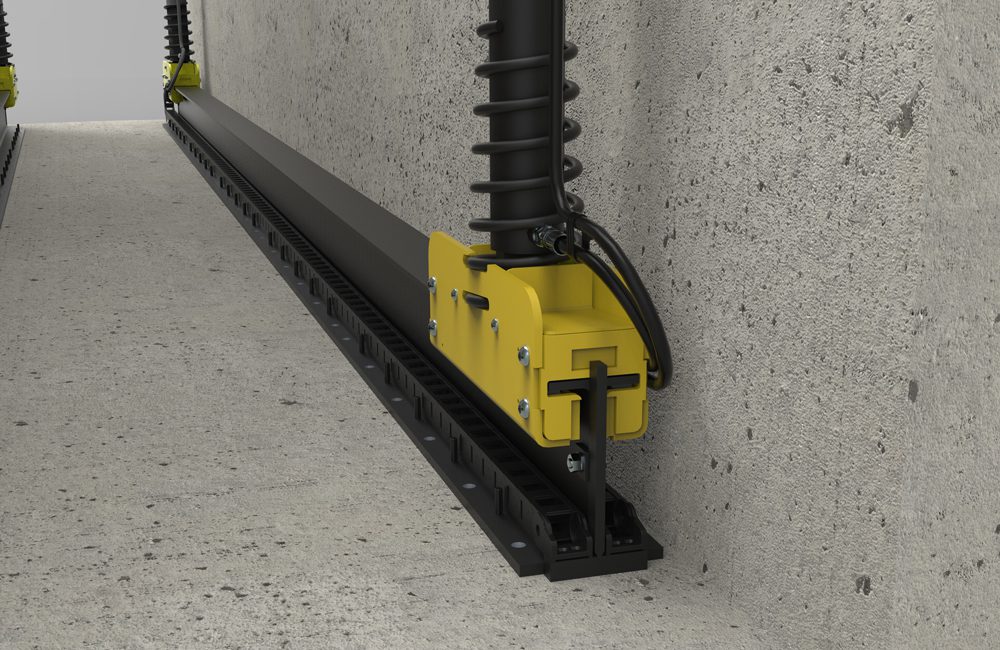

BM CLS chassis belastningssystem - 3D illustration
Gulvmonteret belastningssystemBM CLS chassis belastningssystem - 3D illustrationBM17200 bremseprøvestand med CLS type DBM17200 bremseprøvestand med CLS type DBM17200 bremseprøvestand med CLS type D

BM CLS – Type D Chassis Belastningssystem

Gulvmonteret akselbelastningssystem.

Sammenlign

Kategorier: ,
Tags: , , , ,

Produktbeskrivelse

BM CLS – Type D chassis belastningssystem består af slisker, som ruller på skinner fastgjort til gulvet i arbejdsgraven.

Systemet tilbyder en række funktioner, der gør det muligt at konfigurere en skræddersyet løsning.

FUNKTIONER
  • Består af to I-sektion stålbjælker, som installeres på gulvet i smøregraven.
    • Længden er lavet efter kundespecifikation.
    • Anbefalet minimumslængde: 7 meter (3 meter på hver side af bremsetesteren).
  • Sliske er tilkoblet I-sektion bjælkerne på gulvet.
    • Sliskerne tilkobles chassis’et via kæder og special BM “træk-kløer”.
    • En special “fjederrulle” sikrer at de hydrauliske cylindre hele tiden er vertikale.
      BM CLS chassis belastningssystem - 3D illustration
  • De hydrauliske slanger styres af traditionelle kæder inde i I-bjælkerne hvilket beskytter dem mod skader.

Se også andre BM belastningssystemer: BM CLS – Type A, BM ALS, BM74000.

Teknisk data

Længde på I-bjælker

Anbefalet 7 meter

Fordele

  • De hydrauliske cylindre forbliver på chassis’et når de er sat fast.
  • Operatøren kan kontrollere belastningen fuldt ud fra fjernbetjeningen inde fra kabinen på køretøjet.

Montage

  • I-bjælkerne støbes ned i gulvet i smøregraven.
  • En anden bjælke svejses direkte på disse.
  • CLS sliskerne kan derefter nemt installeres ovenpå denne top-I-bjælke.

Anvendelse

  1. Den ønskede belastning på den aksel der testes indtastes via fjernbetjeningen og det computerstyrede CLS system aktiveres.
  2. Bremsetesten på akselen udføres.
  3. Belastningen løsnes via fjernbetjeningen.
  4. Køretøjet køres fremad til den næste aksel. CLS sliskerne forbliver på chassis’et mens køretøjet flyttes, da kløerne sikrer at kæderne bliver på chassis’et og sliskerne bliver langsomt trukket fremad rullende på skinnerne.
  5. Den ønskede belastning på den næste aksel indtastes via fjernbetjeningen, belastningssystemet aktiveres.

Alt dette kan ske uden at operatøren behøver at forlade køretøjets førerhus.
