BM17200 Bremseprøvestand

Produktbeskrivelse

BM17200 bremseprøvestand har et unikt system til simulering af belastning til aksler på op til 12.000 kg, hvor rullesættet løftes ud af støberammerne ved hjælp af hydrauliske cylindre, som styres af operatøren.

Denne bremseprøvestand tilbyder en lang række funktioner, der gør det muligt at konfigurere en skræddersyet løsning.

FUNKTIONER

Simulering af akselbelastning gennem løftning af rullesæt op af gulvet, hvormed brug af kæder kan undgås.
Robust og lang levetid:
- Al stål er af højeste kvalitet og varm-galvaniseret.
- Rullefeltet består af gearmotor, valser og midterrulle som er monteret i en galvaniseret stålramme.
- Slidlaget på valserne er udført i et stærkt stålnet, der sikrer lang levetid og nøjagtige målinger.

  Stålnet plus en flintsten/bauxit overflade til test af alle dæktyper undtagen pigdæk.

  Stålnet til test af alle dæktyper inklusive pigdæk.
- Kan leveres i en standardudførelse og er samtidig designet til at fremtidige udvidelser let kan implementeres.
Nem at benytte med BM software:
- Integreret guide.
- Avanceret grafisk udskrift.
- Diagnoseudskrift med eller uden tilkobling til PC/Notebook.
- Beregning af testresultater i overensstemmelse med myndighedernes krav.
- BM FlexCheck software:

  Avanceret dataindsamling, lagring og opstilling af testresultater.

  Dataindsamling fra en komplet bilsynsbane.

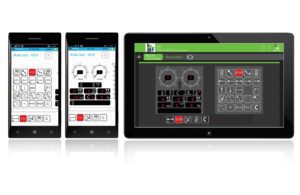

  PDA/smartphone/tablet løsning, som giver operatøren mulighed for at styre og se alle testresultater direkte på en håndholdt enhed.
Infrarød fjernbetjening med en rækkevidde på 15-25 meter.

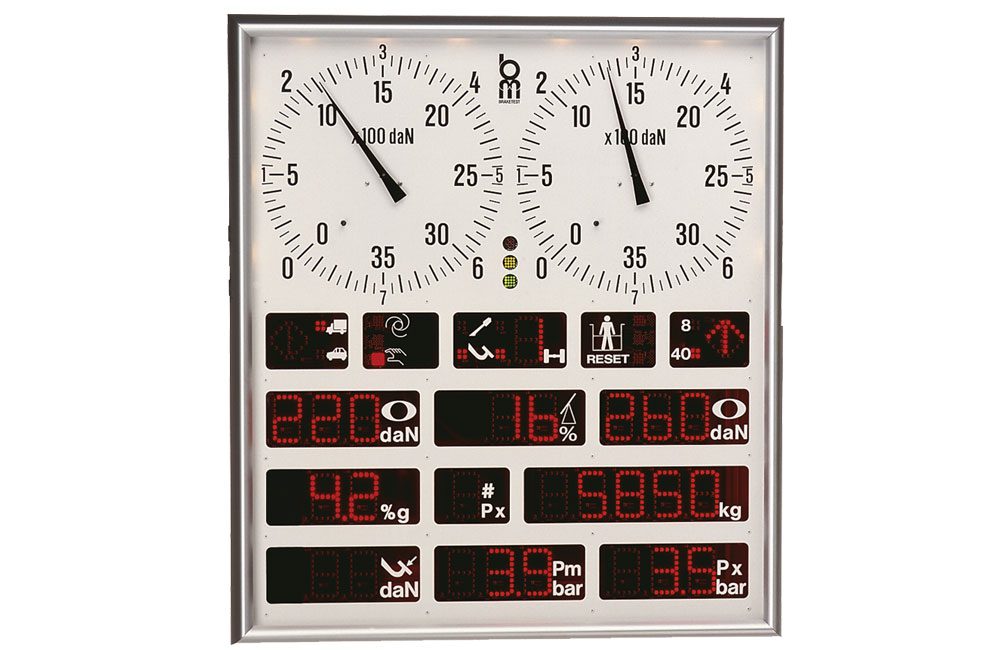

Stort og letlæseligt display i aluminium med analoge og digitale visninger af alle relevante testdata.
- Integreret guide.
- Store visere til bremsekraft på venstre og højre hjul.
- 65 mm høj digital visning af andre testresultater.
- Modulopbygget således at det kan tilpasses nuværende og fremtidige krav.
- Display enheder fås som daN, kgf eller kN.
Tilkobling af op til 3 display.
Valgfri kabel- eller radio hydraulik-/lufttryksystem.
Valgfri automatisk måling af akslens vægt.
Test af 4WD, 6WD og 8WD køretøjer.
Valgfri kabel- eller radiopedaltryksmåler.
Konventionel simulering af akselbelastning ved brug af kæder.

BM17200 bremseprøvestand er godkendt af adskillige internationale autoriteter såsom RWTÜV Germany og opfylder ISO standarden.

Se også andre BM bremseprøvestande til små og store køretøjer: BM12200, BM14200, BM20200 og BM5200.

Teknisk data

Rullefelt pr. side (1000 mm valser) LxBxH	1474 x 1255 x 645 mm
Rullefelt pr. side (1250 mm valser) LxBxH	1474 x 1505 x 645 mm
Rullefelt pr. side (1600 mm valser) LxBxH	1474 x 1855 x 645 mm
Støberamme til 2-delt installation pr. side (1000 mm valser) LxBxH	1720 x 1320 x 650 mm
Støberamme til 2-delt installation pr. side (1250 mm valser) LxBxH	1720 x 1570 x 650 mm
Støberamme til 2-delt installation pr. side (1600 mm valser) LxBxH	1720 x 1920 x 650 mm
Rullediameter	208 mm
Rullelængde	1000 mm 1250 mm 1600 mm
Friktionskoefficient af valser fra fabrik tør/våd	Min. 0.8/0.7
Sporvidde	850 til 2850/3350/4050 mm
Afstand mellem valser center	460 mm
Maksimum testakselvægt	16000 kg 20000 kg
Hydraulisk løft	12000 kg
Gearmotorstørrelse	11 kW 15 kW
Maks. bremsekraftmåling	4000 daN 6000 daN
Testhastighed	2,3 km/t
Løftehøjde	200 mm
Display (LxBxH)	930 x 820 x 100 mm
Styreskab (LxBxH)	760 x 600 x 210 mm
Display bremsekraftskala	0 – 800 daN 0 – 4000 daN
Bremsekraftmålingens nøjagtighed	0 – 100 daN: +/-2 daN > 100 daN: +/-2% FS
Pedaltrykmålingens nøjagtighed	0 – 100 daN: +/-1 daN
Eltilslutning og sikring	3 x 400 Vac + N + PE, Min. 50/80 Amp 3 x 230 Vac + PE, Min. 80/125 Amp

Fordele

IT system der benytter den nyeste app teknologi til smartphone og tablet (Windows og Android).

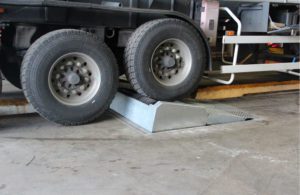

Unikt løftesystem af rullesættet under belastning.

Det “skrå” løft af rullesættet sikrer at akslen forbliver i rullefeltet under test, da de bagerste valser er højere placeret end de forreste.

Displayet kan monteres enten på væggen, hvor det vil spare gulvplads, eller på en gulvmonterings-søjle, der er designet således, at instrument og display er sikret mod kemikalier, der bruges til rengøring af gulv. Displayet kan også monteres på en trolley, hvorved det kan flyttes rundt.

Montage

Varm-galvaniserede støberammer støbes ned i gulvet før den egentlige installation af bremseprøvestanden.

Støberammerne gør planlægningen og selve støbearbejdet enklere og sikrer, at bremseprøvestandens venstre og højre halvdel bliver korrekt placeret i forhold til hinanden og i forhold til gulvhøjde.
